钢丝绳电动葫芦钢丝绳绳端固定方式

编辑:河北大力集团   浏览:1178   添加时间:2022-10-10 11:05:18

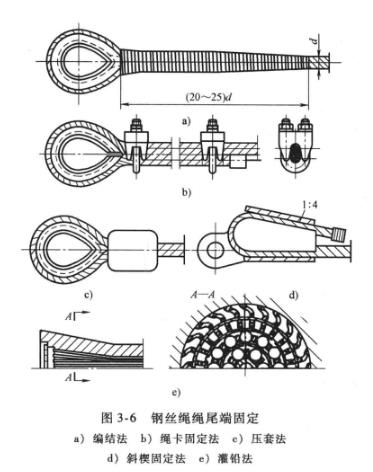

钢丝绳在使用中需与其他承载构件连接传递载荷,绳端连接处应牢固可靠,常用的绳端固接方式(见图3-6)。

(1)编结法(见图3-6a)将钢丝绳绕于心形垫环上,尾端各股分别编插于承载各股之间。每股插4~5次,然后用细软钢丝扎紧,捆扎长度为钢丝绳直径的20~25倍,同时不应小于300mm。

(2)绳卡固定法(见图3-6b),当绳径d≤6mm时,可用三个绳卡;当16mm<d≤20mm时,可用四个绳卡;当20mm<d≤26mm时,可用五个绳卡;当d>26mm时,可用六个绳卡。钢丝绳卡间的距离一般不小于钢丝绳直径的6~8倍。绳卡的U形弯曲部分卡在绳头的一边为最好。这样在拧紧钢丝绳卡时,被压偏的是绳头部分,避免主绳被压偏而降低其使用寿命。

(3)压套法(见图3-6c),将绳端套人一个长圆形铝合金套管中,用压力机压紧即可。当绳径d=10mm时,约需压力550kN;d=40mm时压力约为720kN。

(4)斜模固定法(见图3-6d),利用斜樱能自动夹紧的作用来固定绳端,这种方法装拆都很方便。

(5)灌铅法(见图3-6e),将绳端钢丝拆散洗净,穿入锥形套筒中,把钢丝末端弯成钩状,然后灌满熔铅。此种方法操作复杂,仅用于大直径钢丝绳,如缆索起重机的支撑绳。
