带电动机的卷筒
编辑:河北大力集团
浏览:3972
添加时间:2014-10-27 08:34:27
本发明公开了一种带电动机的卷筒。本发明的目的是提供一种占用空间小、动力传递环节少的带电动机的卷筒。本发明技术方案是这样完成的,带电动机的卷筒,包括卷筒、电动机、减速机、端盖,固定在减速机右侧的电动机设在卷筒里面,电动机输出轴与固定在左端盖左侧的减速机的空心轴转动连接在一起,固定在减速机输出轴右端的齿轮与固定在卷筒左端筒壁内侧的内齿圈内齿啮合,卷筒左、右端的筒壁外侧分别与左、右端盖通过轴承转动连接在一起。本发明的技术效果是:因电动机设在卷筒里面,减速机将动力直接传递给卷筒,因而具有占用空间小,动力传递环节少的优点,还节省了部分钢材。
附图说明:

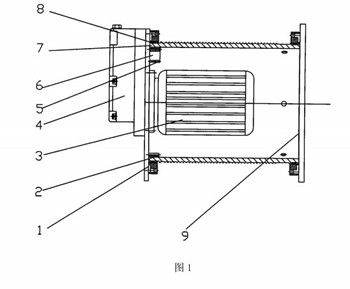

图1为结构示意图。
图面说明:1、做端盖2、内齿圈3、电动机4、减速机5、齿轮6、输出轴7、筒币8、轴承9、右端盖
带电动机的卷筒,包括卷筒、电动机、减速机、端盖,其特征在于:固定在减速机右侧的电动机设在卷筒里面,电动机输出轴与固定在左端盖左侧的减速机的空心轴转动连接在一起,固定在减速机输出
轴右端的齿轮与固定在卷筒左端筒壁内侧的内齿圈内齿啮合,卷筒左、右端的筒壁外侧分别与左、右端盖通过轴承转动连接在一起。
