双卷筒型超高防爆电动葫芦工作原理

编辑:河北大力集团   浏览:4497   添加时间:2015-04-24 08:27:14

当超高防爆电动葫芦外来电源接通后,放开控制按钮盒10的急停开关,按一下控制按钮盒的总开按钮,电气控制箱6内的总停交流接触器吸合并自锁,再按控制按钮盒的升降按钮,电气控制箱内的升降交流接触器吸合,升降电机1起动,带动减速器4输入轴转动,并通过三级齿轮减速,再由减速器的输出轴驱动卷筒装置2内的卷筒转动,从而缠绕钢丝绳使吊钩9升降起吊重物,升降按钮放开时,电气控制箱内的升降交流接触器断电,升降电机1的锥形转子受内部弹簧压力的影响而轴向运动,使内部风扇制动轮制动,防爆电动葫芦停止升降;若再按下控制按钮盒的运行按钮,电气控制箱内的运行交流接触器吸合,运行电机8起动,通过驱动装置减速带动电动小车7的车轮左右运行,运行按钮放开时,电气控制箱内的运行交流接触器断电,运行电机的锥形转子受内部弹簧压力的影响而轴向运动,使内部风扇制动轮制动,超高电动葫芦停止运行。当发现超高电动葫芦工作异常时,按一下控制按钮盒的急停开关即可切断电源。

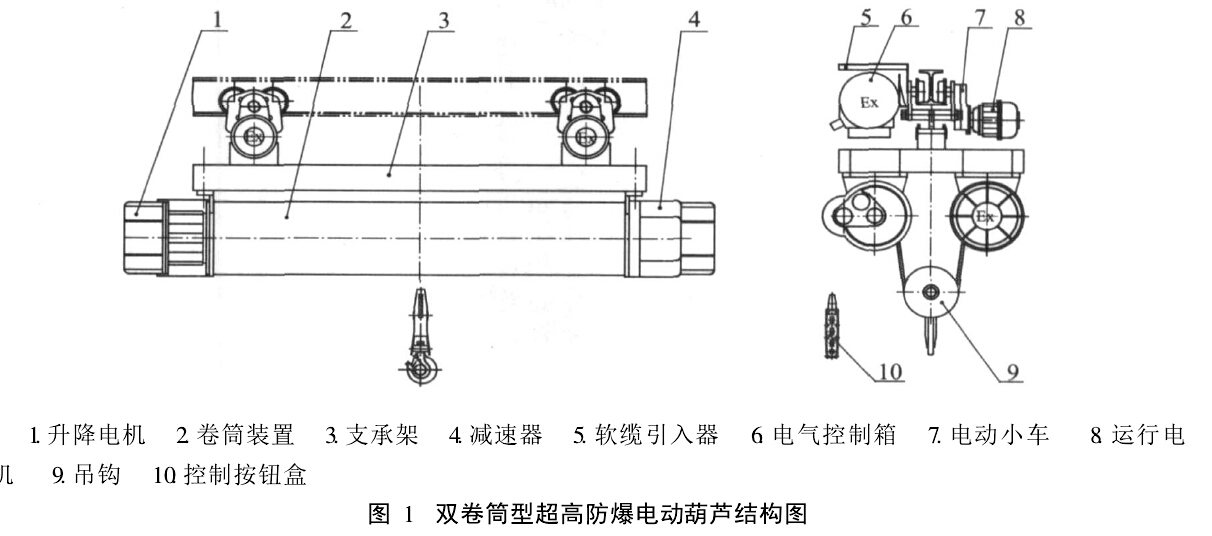

双卷筒型超高防爆电动葫芦结构见下图1

双卷筒型超高防爆电动葫芦的起重量为2~10t;起升高度为50~100m,起升速度为8~16m/min;运行速度为10~20m/min。

主要技术方案是:超高防爆电动葫芦采用两套并列的卷筒装置通过支撑架连接在一起,由于多了一套卷筒装置后增加了容绳量,使起升高度得以大大提高;超高电动葫芦的滑轮组倍率为1/2,为了解决由于钢丝绳过长而产生的扭转问题,超高电动葫芦采用不扭转或微扭钢丝绳,吊钩增加配重板;超高葫芦采用一套控制箱控制两台升降电机,从而避免工作不同步情况的发生。为解决钢丝绳出绳角过大问题,两个卷筒上的绳槽及导绳器分别采用一个左旋和一个右旋结构;为避免吊钩在左右极限位置时超高电动葫芦另一端上翘,超高葫芦采用两套电动小车并适当放大电动小车间的距离,为了使超高葫芦制造及维修方便,除卷筒、卷筒外壳、导绳器、吊钩、支撑架外,其余配件均采用标准防爆电动葫芦配件
