平衡滑轮双吊点钢丝绳电动葫芦

编辑:河北大力集团   浏览:6660   添加时间:2015-10-12 09:00:07

钢丝绳电动葫芦应用于各行各业,近年由于我国工农业迅速发展,在很多地方一般用途钢丝绳已不能满足使用要求。比如一些高扬程、大起重量、高起升速 度、大间距双吊点等特殊要求的使用场合,需药电动葫芦生产厂家根据用户的特殊要求作非标产品设计。下面为大家介绍一款平衡滑轮双吊点钢丝绳电动葫芦。

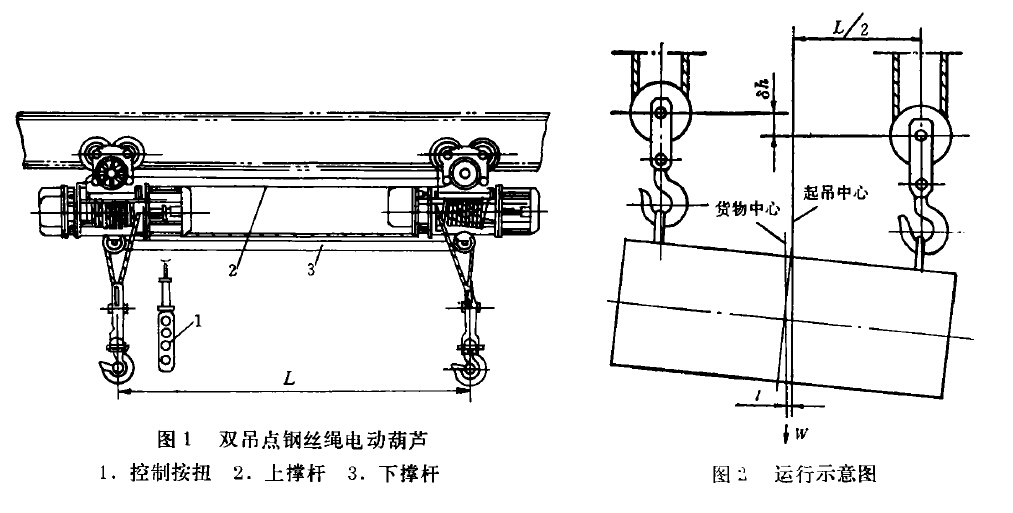

我们设计的双吊点电动葫芦采用了平衡滑轮的方案,可以解决大起升高度、吊点距离(L)大的双吊点电动葫芦设计问题(见下图)。该设计方案是把两台 2/1倍率的钢丝绳电动葫芦原来的固定绳方式改成平衡滑轮结构,两台电动葫芦共用一根钢丝绳,两台电动葫芦之间用两根上撑杆和一根下撑杆连接,既能保证同 步运行,又能克服钢丝绳对平衡滑轮产生的侧压力,平衡滑轮就是同吨位的吊钩滑轮。参看图1,如果两台单独的电动葫芦同时起升或下降,由于两台电动葫芦的升 降速度便不可能相同,两台电动葫芦的升降速度便不可能完全同步。采用平衡滑轮装置后,如果有一台电动葫芦上升较快(图2),吊点比另一台的高,则货物重心 相对于起吊重心有一个偏移量L,这时两吊点所悬挂的重量就不一致,要通过平衡滑轮的作用,将货物重心自动调整到起吊重心位置,从而达到同步升降的目的。

平衡轮双吊点钢丝绳电动葫芦

这种双吊点钢丝绳电动葫芦对常规产品的改动工作量小,只需改变撑杆长度即可满足不同吊点距离的使用要求。我厂为广东演出器材公司设计的CD1型 2t18m、吊点距离为2m的这种方案的双吊点电动葫芦,安装在珠海体育中心体育馆,用于起吊中央扬声器群。该扬声器共32只,装在一个吊架装置上,再由 双吊点电动葫芦调节高度与水平距离,安装后使用效果良好。
