专业阐述钢丝绳电葫芦和电葫芦起重机

编辑:河北大力集团   浏览:3744   添加时间:2016-03-14 10:06:58

电葫芦和电葫芦起重机是国民经济各部门广泛采用的简单起重设备。我国生产这种设备已有20余年的历史,近年来在厂所的共同努力下,试制成功了CD、MD型新系列钢丝绳电动葫芦。

我厂又试制成一种新型电葫芦单梁起重机。

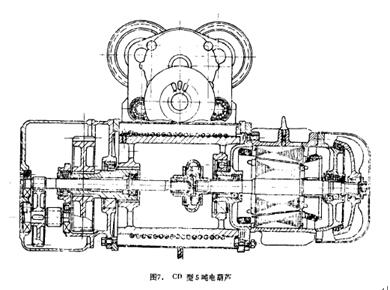

我厂现在生产的电葫芦以CD、MD型为主,起重量为2吨和5吨,起升高度从6米至30米。图7是CD型钢丝绳电动葫芦示意图。

CD型钢丝绳电动葫芦示意图

这种钢丝绳电葫芦的减速机是由三级斜齿圆柱齿轮组成,齿轮材质为20MnB,经渗碳淬火表面硬度达HRc62。它的轮胎联轴器用氯丁橡胶制造。可以有效地吸收冲击,并能对于2毫米以内的轴中心线误差成6°以内的角度误差进行补偿。它的带制动器的三相感应式交流电动机的转子和定子都带有锥度。

用于安装工作的电葫芦只有一种起升速度往往不能满足使用要求,这时可采用带微升电动机的双速电葫芦(MD型)。它的常速为8米/分,微速为0.8米/分。

另外我厂试制成功一种起重量为2吨,跨度为14.75米的电葫芦单梁桥式起重机,准备用来代替目前生产的单梁起重机。

1、  主梁用自行轧制的型钢和工字钢组成。这种主梁的优点是所用材料规格少,加工工序少,焊缝少。和原结构形式相比,自重较轻。经过强度和刚度实验,完全符合要求。

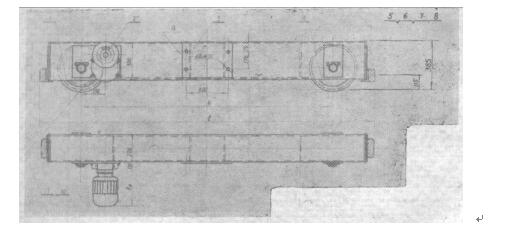

2、  两端横梁采用压制的型钢。下图为端梁构造图。它是由上部的II型钢板和下盖板组成的箱型断面,受弯和受扭的性能好,重量也轻。它的焊缝可以在一道工序完成,不必旋转。在横梁与运行机构的连接部分不采用角形轴承箱,而是在横梁上直接镗孔,因而便于在批量生产过程中采用由两台动力头组成的双头镗孔设备,可以一次镗两个走轮轴孔,既提高了效率,又保证了精度。

端梁构造图

3、  运行机构的驱动装置采用带制动器的锥形转子电动机,并采用CD型电葫芦运行机构的减速器。
