酸洗电动葫芦电气控制的防腐蚀措施

编辑:河北大力集团   浏览:4049   添加时间:2016-05-23 09:25:11

酸洗间电气设备因受酸雾侵蚀,不但极易发生故障,操作也很不安全,将开关、熔断器、接触器等电器移至室外,只将控制按钮留在室内,并改为低压操作,是解决腐蚀与安全问题的有效措施。对于风机、水泵之类设备,这样做并不困难;要将电动葫芦的接触器移至室外,因连接导线较多,不但改装难度大,且运行中断线的机会会相应增多,将给维护带来新的麻烦。而电动葫芦电气控制部分因受腐蚀其故障率更高于其他电气设备,加以维护又不方便,使维护人员倍感头疼。因此,解决电动葫芦部分电气的防腐蚀问题更显得重要。

解决上述问题的关键在于:在确保安全的前提下,设法减少从室外闸箱到室内电机和按钮盒之间的连接导线。为此,我们经反复试验,研制出了下面的实用控制电路。改装后运行已一年多,故障明显减少,深受操作者和维修人员欢迎。

1、电路工作原理(图1)

主回路按常规接线需要6根导线。我们将1根导线作为公共线直接接升降和左右行走的电机的一相绕组,两电机倒相各用两根导线,使主回路减少一根连接导线。

控制回路利用二级管单向导原理配合小型直流继电器,使按钮线由5根减少到3根,同时解决了低压操作的问题。

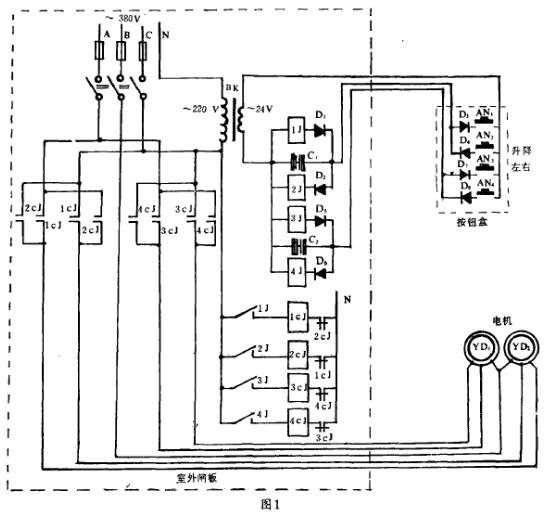

图1 电路工作原理

2、元件的选择与改装

二极管选用1N4002,其特点是体积小,容量大,价格便宜,可以跟方便地装在任何型号的按钮盒内。继电器、接触器、开关、熔断器等装在室外防雨箱内。从防雨箱到电机用两条四芯橡胶软电缆作为滑线(一条八芯电缆更好),并将电缆的三芯从电机引向按钮盒。导线截面应尽量选得小些,以减轻滑线重量。

3、按钮盒套一透明塑料袋,袋口语电缆捆扎牢固,既可防腐又不影响操作。改装后按钮盒只带电直流24V。不但安全的多,腐蚀问题也不像前者那样突出,采取上述简单措施已足够,选用密封性能好一些的按钮盒,效果更佳。

4、为减少主回路一根连接导线,采用了电机一相直接接电源的接线方式。这样做看起来似乎不安全,但实际上比改装前更安全。
