钢丝绳在卷筒上固定必须十分可靠，便于检查和装拆，避免在固定处使钢丝绳受到过分的弯曲。目前采用的固定方法有以下几种：

1、用压板固定（图3-21a、b）

利用压板和螺栓固定绳尾，这种方法构造简单，装卸方便，便于观察和检查，安全可靠，目前常用。在用于多层绕时，一般采用图b的形式。

2、用长板条固定（图3-21c）

在铸造卷筒的筒体上留在固定钢丝绳绳用的穿孔，在孔内装上凸头板条，板条下面有纵向绳槽，板条用螺钉压紧。这种方法可使卷筒缩短，但是卷筒构造复杂。

3、用楔子固定（图3-21d）

钢丝绳绕在楔子上，并与楔子一起装入卷筒的楔孔内，在钢丝绳拉力作用下被楔紧。楔子的楔子的斜度一般为1:4—1:5，以满足自锁条件。这种方法卷筒构造复杂，不便于钢丝绳更换，但可以用于多层绕。

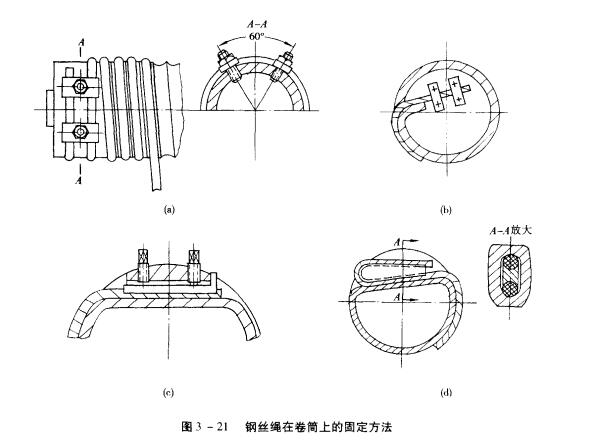

钢丝绳在卷筒上的固定方法
