CD/MD型钢丝绳电动葫芦结构,超详细

编辑:河北大力集团   浏览:2170   添加时间:2019-04-16 09:37:29

电动葫芦是一种起重量较小、结构简单的起重机械,它广泛地应用在工矿企业中,进行小型设备的吊运、安装和修理工作。由于其体积小,占用厂房面积较小,故使用起来灵活方便。电动葫芦由两个结构上相互有联系的起升机构和移动装置构成,它们都由各自的电动机拖动,电动葫芦的外形如图4-35所示。电动葫芦的提升鼓轮4由电动机5经过减速箱1拖动,主传动轴与电磁制动器2的圆盘相连接,电动葫芦借导轮的作用在工字钢梁上来回移动,导轮则由行走电动机3经过圆柱形减速箱带动,移动机构没有电磁制动器,电动葫芦用撞块和行程开关进行向前、向后、向上的终端保护。

常用的电动葫芦的规格0.5吨1吨2吨3吨5吨,一般都是小功率笼型异步电动机拖动。有一种新型钢丝绳电动葫芦系列产品,其型号为CD1型电动葫芦和MD型电动葫芦,该产品采用较大起重力的锥形转子电动机,电动机定子和转子都是锥形的,通电后随着磁场的建立和转子电动机,电动机定子和转子都是锥形的,通电后随着磁场的建立和转子的旋转产生一个向着锥形小端方向的轴向拉力,通过转子轴带动风扇轮,克服弹簧力产生轴向移动,使风扇轮上锥形制动圈脱离后盖,失去制动作用,电动机转子便能运转。停车后磁场消失,在弹簧力的作用下,转子恢复原来位置,锥形制动圈卡在后盖上起制动作用,其结构如图4-36所示。但锥形电动机制造工艺较为复杂,不少工况企业采用旁磁式电动机来代替锥形电动机。傍磁式电机转子和定子都为普通柱形,在转子端面装有磁板环(即衔铁盘),当接通电流后,磁板欢与磁盘圆(即制动器)相互吸引而产生轴向磁拉力,克服弹簧阻力,使锥形制动器和后盖分开,电动机的转子即可自由运转,不受制动;断电后,锥形制动圈在弹簧力的作用下雨后盖紧合,对电动机进行制动。

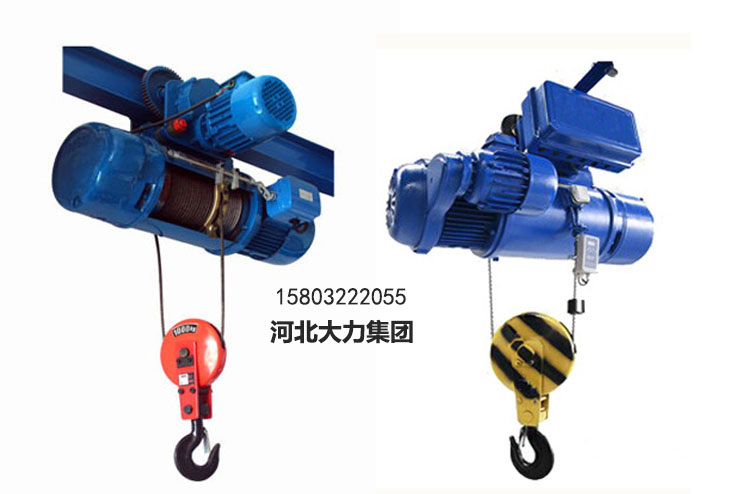

河北大力CD型MD型钢丝绳电动葫芦
