前面的一篇文章我们介绍了卷扬机在楼面施工中的应用的前半部分内容,今天我们主要介绍后面的内容:
1、钢丝绳计算
1)、载荷。主要起吊物为瓷砖、大理石、水泥和纸面石膏板,每一吊最大起到10块瓷砖、大理石或者2袋水泥,最大质量取150kg。
2)滑轮车的绳索拉力P=1.59kN
3)钢丝绳许用拉力[s]≤ap0/k
式中:a为破断拉力换算系数,实际采用的为6mmx19mm钢丝绳,取0.85;p0为钢丝绳的钢丝破坏拉力总和,取31.3kn;k为钢丝绳的安全系数,用于手动起重设备时候,取4.5.
[s]≤ap0/k=0.85x31.3/4.5=5.91(kN)>1.59kN,安全。
钢槽计算
1)载荷。钢槽后边压重10袋水泥,简化为线载荷P=10x0.05x10/1.2=4.17(kN/m)。悬臂端承受载荷N=2p=1.59x2=3.18(kN)。
2)18a#槽钢参数。截面抵抗141cm³;抗弯强度设计值205N/m㎡;线载荷0.2kN/m。

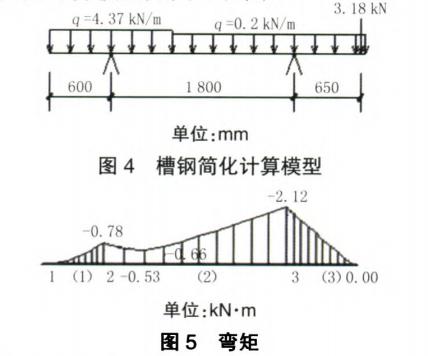

3)内力计算模型见图4和图5.
得Mmax=2.12kN.m
1)抗弯强度验算。钢梁的最大应力a=2.12x106/(1.05x141000)=14.32(N/m㎡)<205m㎡,安全。
2)整体稳定性验算。A=17.20(N/m㎡)<205N/m㎡,安全。
安全保证措施:
1、为保证卷扬机安全工作,在使用前,应针对卷扬机的相关项目进行严格验收。
2、缠绕在卷筒上的钢丝绳至少应保留 2圈的安全储存长度,不可全部拉出,以防脱钩发生事故。
3、钢丝绳应从卷筒的下面引入,以减小卷扬机的倾覆力矩。
4、卷扬机操作时,周围严禁站人。工作中严禁任何人跨越或停留在导向滑轮的钢丝绳夹角内。
5、运行中突然停电时,应立即切断电源,手柄扳回零位并将重物固定。
6、停机后,要切断电源,将控制器放到零位,用保险闸自动刹车并使跑绳放松。
7、起吊重物时,重物下方坠落范围内严禁站人。
8、重物起吊应采用对讲机进行指挥。
9、重物起吊时必须两根牵引绳,保证重物在起吊过程中不晃动、转动。
在工程施工中,要综合考虑机械使用成本,建造一些小型建筑物或者构造物时,在保证安全的前提下,巧妙地利用电动葫芦、卷扬机等小型机械可以起到节约成本的作用。在一些交通条件不方便或现场四通一平工作还没有完成之前,巧妙地利用这些小型工具更是可以达到节约工期的作用。
