总结卷扬机在楼面施工中的应用(上)

编辑:河北大力集团   浏览:2676   添加时间:2019-09-10 09:28:00

起重类机具的应用非常广泛,今天我们要介绍的是卷扬机在楼面施工中的应用:

方案选择

高层住宅室内部分全部初装修交房,电梯厅、公共走道等部位采用精装修。由于某些原因,精装修施工单位进场时,施工电梯己经全部拆除。此时,精装修施工单位的水泥、粘接剂、砂子、面砖和吊顶等材料的垂直运输成为难题。楼内电梯刚刚安装完毕,但电梯未经验

收不允许使用;现场已经进入室外管网施工阶段,临时道路全部破除,无法采用汽车式起重机运输;运用电动葫芦则提升速度太慢,效率低。经过讨论,最后采用卷扬机和滑车组组合使用进行材料的垂直运输。

楼面卷扬机的设计及安装要点

高层住宅一共18层,将卷扬机安装在第17层阳台板上,卷扬机通过M10×85膨胀螺栓与楼板固定在一起;槽钢梁与导向滑车固定在18层阳台板上,槽钢梁通过后端加设配重固定。

1)材料选用。18a#槽钢、φ85 mm单门滑车、φ7.7 mm钢丝绳、50 mm×100 mm木方、袋装水泥,M12膨胀螺栓;ZDYl2—4型卷扬机。

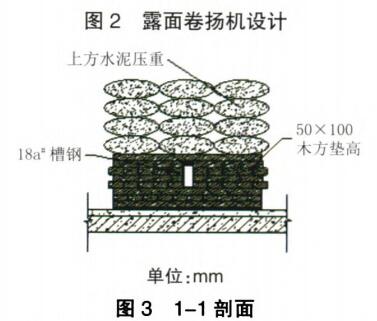

2)楼面卷扬机的具体设计见图2和图3.





3)卷扬机的固定、布置要点。卷扬机钢丝绳绕入

卷筒的方向应与卷筒轴线垂直,保证钢丝绳排列整齐,不致斜绕和相互错叠挤压。卷扬机正前方导向滑车至卷筒轴线的距离应不小于卷筒长度的15倍,即倾斜角不大2°,避免钢丝绳与导向滑车槽缘产生过分的摩擦。

4)槽钢安装要点。由于阳台檐口高于室内地面,槽钢下采用50 mm×100 mm木方垫高,槽钢上方堆压20袋水泥做平衡配重,槽钢拆除后水泥用作粘砖。槽钢与阳台檐口接触的地方垫12 inm厚胶合板,防止槽钢破坏檐口完成面。
