钢丝绳电动葫芦结构、工作原理曝光

编辑:河北大力集团   浏览:4842   添加时间:2016-12-05 08:55:21

钢丝绳电动葫芦由电动机、起升减速器、钢丝绳卷筒、吊钩等组成。其中HC型钢丝绳电动葫芦(常速、固定式、起重量10吨)外形如下图:

钢丝绳电动葫芦所配用的起升电动机时锥形转子电动机,具有断电自动制动的功能,适合电动葫芦的使用要求。工作原理是:锥形转子电动机的结构具有产生轴向磁拉力的特点。当起动时,磁拉力克服弹簧的压力,使转子和与转子连接一体的风扇制动轮产生轴向位移,风扇制动轮上的锥形制动环与后端盖脱开,转子自由运转(即为工作状态)。当断电后,磁拉力消失,在压力弹簧的作用下,风扇制动轮与后端盖刹紧,依靠锥面产生的摩擦力,在瞬间获得制动作用。在额定负荷下制动时,如果重物的下滑距离超过80毫米,应进行调整。调整方法是:将电机轴端螺钉松开,向里拧进锁紧螺母以增加弹簧的压力,使获得较大的制动力矩。调整间隙一般以1.5毫米左右为宜,可通过反复起动,由电动机轴的轴向蹿动测得。

钢丝绳电动葫芦按其安装和运行方式又分为A、B、C、D四种型式。

A-固定式

B-手拉小车式

C-链轮小车式

D-电动小车式

所谓手拉小车式,即在轨道上的小车由人力直接拉动滑行者;链轮小车式则是通过小车上的链轮传动而使小车得以滑行者;电动小车式则是小车上专门配置运行电动机驱动者。

此外,小车可以悬挂在单轨或单梁上,分别成为电动葫芦单轨起重机或电动葫芦单梁起重机使用;也可以架设在双轨(一般作为双梁构造)上成为电动葫芦双梁起重机使用。固定式、单轨式及双轨(梁)式示意图如下:

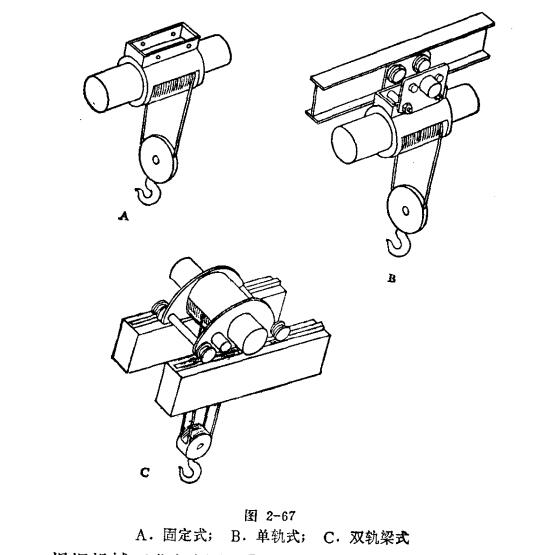

钢丝绳电动葫芦固定式、单轨式及双轨(梁)式示意图
