一款特殊订做的双吊点钢丝绳电动葫芦

编辑:河北大力集团   浏览:3352   添加时间:2018-08-07 08:45:28

随着近几年我国工农业的迅速发展,在很多场所普通的钢丝绳电动葫芦已然不能满足需求,例如高扬程、大起重量、大间距双吊点、高起升速度等特殊场所,必须根据实际情况来特殊订做非标钢丝绳电动葫芦,今天我们所说的双钩双吊点钢丝绳电动葫芦就是其中一种非标订做的电动葫芦产品。

1、现有双吊点钢丝绳电动葫芦

所谓双吊点钢丝绳电动葫芦是指两个间隔一定距离的吊点,并且同时上升或同时下降的电动葫芦。现有的双吊点钢丝绳电动葫芦有在一台钢丝绳电动葫芦卷筒两端各有一套吊钩滑轮装置,这种双吊点电动葫芦因两套吊钩滑轮装置均由一个卷筒起升或下降,可以保证两吊点同时升降;另一种是将两台电动葫芦减速器端相对安装,在减速器外加装一套传动齿轮及输出轴,用联轴器、中间轴把两台电动葫芦的传动联在一起,达到两台电动葫芦同步的目的。前一种双吊点电动葫芦受卷筒长度制约,不能满足大起升高度及两吊点距离大的要求;后一种结构复杂,并且需装力矩限制器,且在双吊点距离大的情况下,中间传动轴难于保证平衡,因为电动葫芦在使用过程中有摆动,所以引起中间传动轴在运行过程中振动。

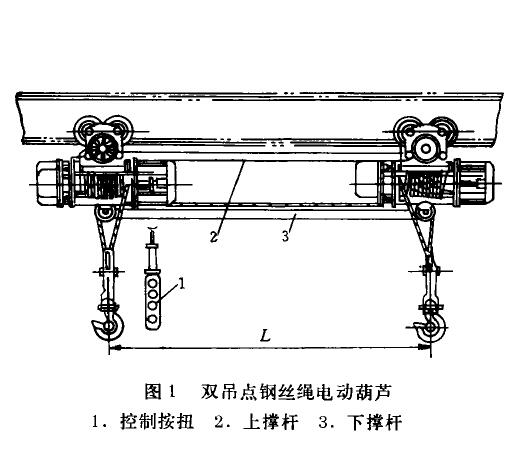

图1 双吊点钢丝绳电动葫芦结构图

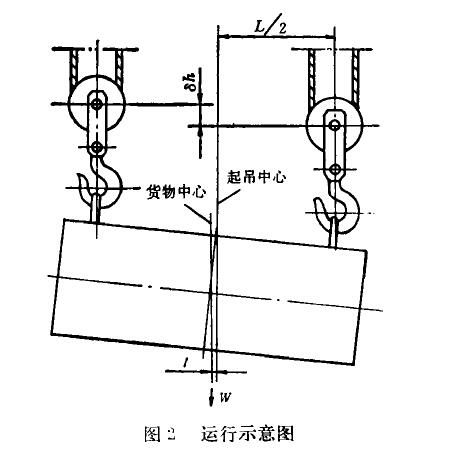

图2 双吊点电动葫芦运行示意图

2、平衡滑轮双吊点钢丝绳电动葫芦

之后设计的双吊点电动葫芦采用了平衡滑轮的方案,可以解决大起升高度、吊点距离(L)大的双吊点电动葫芦设计问题(见图1)。该设计方案是把两台2/1倍率的钢丝绳电动葫芦原来的固定绳方式改成平衡滑轮结构,两台电动葫芦共用一根钢丝绳,两台电动葫芦之间用两根上撑杆和一根下撑杆连接,既能保证同步运行,又能克服钢丝绳对平衡滑轮产生的侧压力,平衡滑轮就是同吨位的吊钩滑轮。如果两台单独的电动葫芦同时起升或下降,由于两台电动机制动时间与转速不可能相同,两台电动葫芦的升降速度便不可能完全同步。采用平衡滑轮装置后,如果有一台电动葫芦上升较快(见图2),吊点比另一台的高,则货物重心相对于起吊重心有一个偏移量l,这时两吊点所悬挂的重量就不一致,要通过平衡滑轮的作用,将货物重心自动调整到起吊重心位置,从而达到同步升降的目的。

这种双吊点钢丝绳电动葫芦对常规电动葫芦的改动工作量小,只需改变撑杆长度即可满足不同吊点距离的使用要求,经实际应用后效果良好。
