钢丝绳尾端在卷筒上的固定方式及要求有哪些?

编辑:河北大力集团   浏览:8563   添加时间:2020-04-20 08:52:30

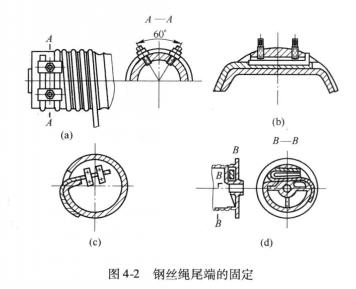

钢丝绳尾端的固定方式:钢丝绳在卷筒上的固定是利用压板或楔块将钢丝绳压在卷筒壁上。钢丝绳的固定应安全科考且便于检查和更换。

1、利用楔形块固定绳断的方法,常用于直径比较细的钢丝绳。

2、绳端用螺栓、压板固定在卷筒外表面。压板上的沟槽与卷筒相配合。经常拆装钢丝绳的铸铁卷筒。应采用双头螺栓。每端压板数至少2个。

钢丝绳尾端穿入卷筒内部特制的槽内后,用螺栓和压板压紧。







卷筒组的安全技术要求:

1、取物装置在上极限位置时,钢丝绳全卷在螺旋槽中。取物装置在下限位置时,每个固定处都应有1.5-2.0圈固定钢丝绳用槽和2圈以上的安全槽。

2、应定期检查卷筒组的运转状态即:

A、检查卷筒和轴不得有裂纹,如发现裂纹要及时报废更新。

B、卷筒壁磨损达原壁厚的20%时卷筒报废,应立即更换。

C、卷筒毂上不得有裂纹,与卷筒结应紧固,不得松动。

D、钢丝绳尾端的固定应可靠,固定装置应有放松和自紧性能。

3、卷筒与绕出钢丝绳的偏斜交对于单层缠绕机构不应大于3.5°,对于剁成缠绕机构不应大于2°。

4、多层缠绕的卷筒,端部应有凸缘。凸缘应比最外层钢丝绳或链条高处2倍的钢丝绳直径或链条的宽度。单层缠绕的缠绕的单链的单链卷筒也应满足上述要求。

5、组成卷筒组的零件齐全,卷筒转动灵活,不得有阻滞现象及异常声响。
