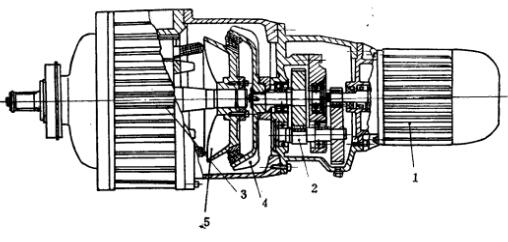

MD型电动葫芦和CD型电动葫芦的基本结构相同。不同的是,MD型电动葫芦多一个慢速机构;由慢速电机1经过齿轮减速器3(一般为二级)将运行到锥形制动盘4,再通过风扇制动轮5的摩擦片将运动传到主轴。当HM型电动葫芦慢速起升时,主电机1不通,此时主电机的制动器起联轴器的作用,图6-7示。慢速机构的速比为1:4-1:10,最大可达1:27。这种型式的MD型电动葫芦由附加慢速电机和齿轮传动装置实现慢速起升,具有组装性好,拆装维修方便的有点,是目前用的最多的一种结构,缺点是尺寸和重量较大。
用双速电动机的驱动装置有有单层绕组改变极数和不同极数的独立两层绕组两种方案。速比变化范围1:2~1:4。这种结构尺寸小,重量轻,但是速比变化范围不大。
